Timex 2048 - obraz nędzy i rozpaczy

[trojacek]

na Allegro pojawiają się mniejsze opakowania.
Prasę można sobie zaimprowizować, to jest bardzo miękka blaszka, nie potrzeba młotka

[PROTON]

Tych nitów używałem jak potrzebne było połączenie pomiędzy warstwami i podstawka, trzeba je polutować aby był dobry kontakt. Dużo roboty z nimi bo trzeba rozwiercać otwory, włożyć, zacisnąć. Teraz biorę podstawkę uniwersalną i lutuję ją z obydwóch stron.

Tak naprawdę to kynar rządzi

Odnośnie Tmiexa to nie ma tragedii

[martin381]

Po co cudować.

Wystarczy cienki drucik miedziany z przewodu przełożyć przez otwór w płytce,
polutować z obydwu stron na krawędzi punktu lutowniczego lub ścieżki uważając, aby go nie zalać cyną.
Na to podstawka (zwykła nie nusi być precyzyjna) i po kłopocie. Przetrenowane przez wiele lat.

[Maryjan]

Każdy sposób jest dobry, ale jest podstawowe pytanie. Czy kol. Klaudiusz posiada odpowiedni sprzęt (lutownica, stacja lutownicza, pasty itd.). Bo ja mając zwykłą "transformatorówkę" z n/n temperaturą bym się na to nie porywał. Podstawa, to porządnie wyczyścić/wymyć wszystkie pozostałości starego topnika/kalafonii i udrożnić otwory pod pamięci. Ze zdjęć widać, że co najmniej dwie ścieżki wymagają łatania kynarem, nie wiadomo ilu przelotek brakuje. Ja bym zastosował metodę kynarowo - podstawkową (goldpiny). Zrobić raz, a konkretnie.

[trojacek]

Czasami nie ma wyjścia, a czasami tak jest po prostu lepiej.
Przelotka często wyłazi wraz z całym punktem lutowniczym (czasami wręcz z kawałkiem ścieżki) i wtedy po prostu nie ma do czego lutować drucików, podstawek itp.
Poza tym drucikowe prowizorki mszczą się przy ponownych naprawach. Zwłaszcza, jak dokonuje je ktoś inny niż wcześniej i nie wie, czego się może spodziewać - ukrytego pod jakąś podstawką. A wtedy szukanie przyczyny awarii robi się baaardzo pracochłonne.

[pear]

To prawda. Dlatego trzeba zrobić raz a porządnie, żeby nie trzeba było więcej poprawiać

[Maryjan]

Ja robiłem to w ten sposób. Jeśli nie było przelotki, zaś ścieżki były pourywane, robiłem z kynaru małą pentelkę na nóżce podstawki precyzyjnej i całość wstawiałem w uszkodzone miejsce, zaś kynar lutowałem do punktów, gdzie dochodziły oryginalne, zerwane ścieżki. Oczywiście sprawdza się to w przypadku, gdy np. mamy zerwane kilka przelotek pod układem. Problemem było by "łatać" w ten sposób np. całe 16 nóg w scalaku. Należy też mieć na uwadze, że płyta, podczas pracy, rozgrzewa się i stygnie, co za sobą niesie naprężenia. Polutowanie wszystkiego "na sztywno" może doprowadzić, że kiedyś jednak coś może puścić. Gdy zacząłem stosować tą metodę, żaden sprzęt do mnie nie wrócił do poprawki. No ale teraz zapewne są lepsze i szybsze sposoby naprawy takich uszkodzeń.

[KWF]

Dziękuję za sugestie. Wszystko i tak będzie zależało od tego w jakim stanie jest płytka.

[KWF]

Udało się domyć płytkę ze starej kalafonii i wygląda na to, że brakuje tylko jednej przelotki, dwie ścieżki są urwane oraz jedna ścieżka jest odklejona od płytki (więc też do naprawy). Czy zamiast kynaru nie byłoby lepiej użyć cienkiego drutu nawojowego np. 0.25mm?

[pear]

Kynar łatwiej się lutuje. Z drutem nawojowym się namęczysz.

[KWF]

Czy ktoś mógłby udostępnić mi zdjęcia wysokiej rozdzielczości, obu stron PCB rejonu gdzie siedzą 4 kości RAM? Płyta chyba wydanie 5. Będę wdzięczny za pomoc.

[KWF]

Recap zrobiony, stabilizator wraz z radiatorem poszedł na hasiok. Karwafa ... jedną podstawkę wlutowałem odwrotnie niż powinna być. Nie mam siły jej wyrywać z tej pomasakrowanej płyty.

[pear]

Już ją zostaw. Jak działa, to nie ma sensu.
Białym, niezmywalnym pisakiem narysuj kropkę po właściwej stronie na każdej podstawce.

[KWF]

Jednak ją wylutowałem, ponieważ znalazłem jedną przerwaną ścieżkę.



Wszystko na czerwono do naprawy, ścieżek których nie ma na rysunku są OK.

[KWF]

Skończyłem tę drogę przez mękę i płyta ma wlutowane nowe podstawki. Ale od początku:

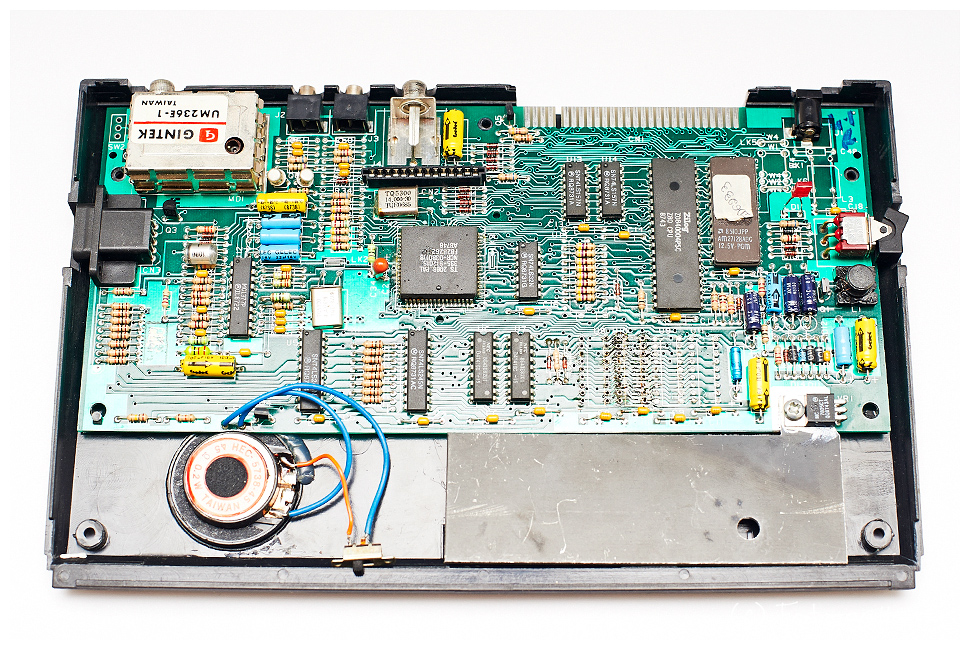

1. Timex w pełnej krasie, po 25 latach

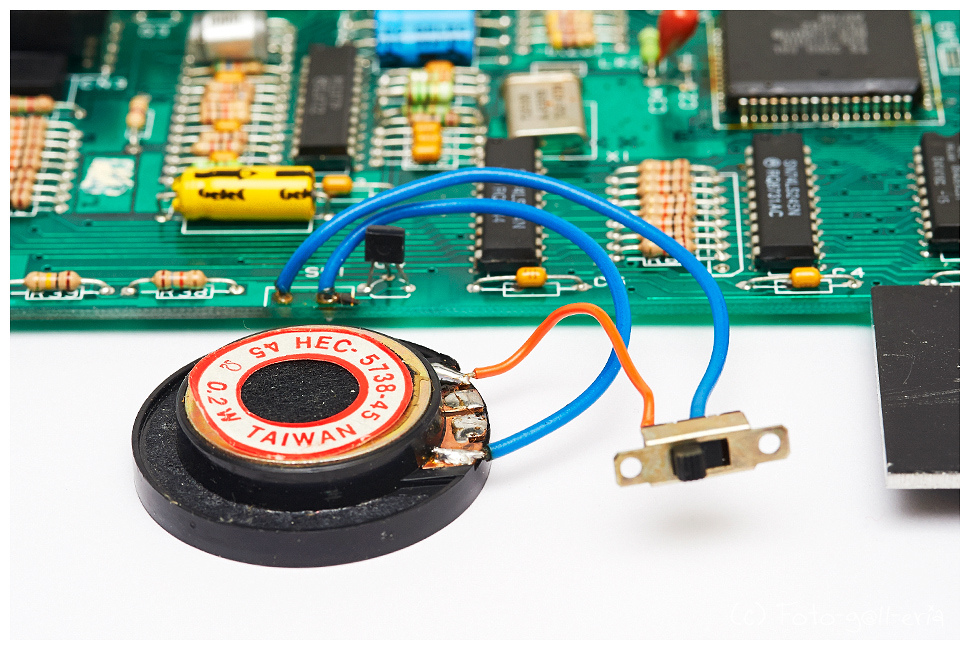

2. Niedoszły wyłącznik do beepera


3. Płyta przed myciem i naprawami

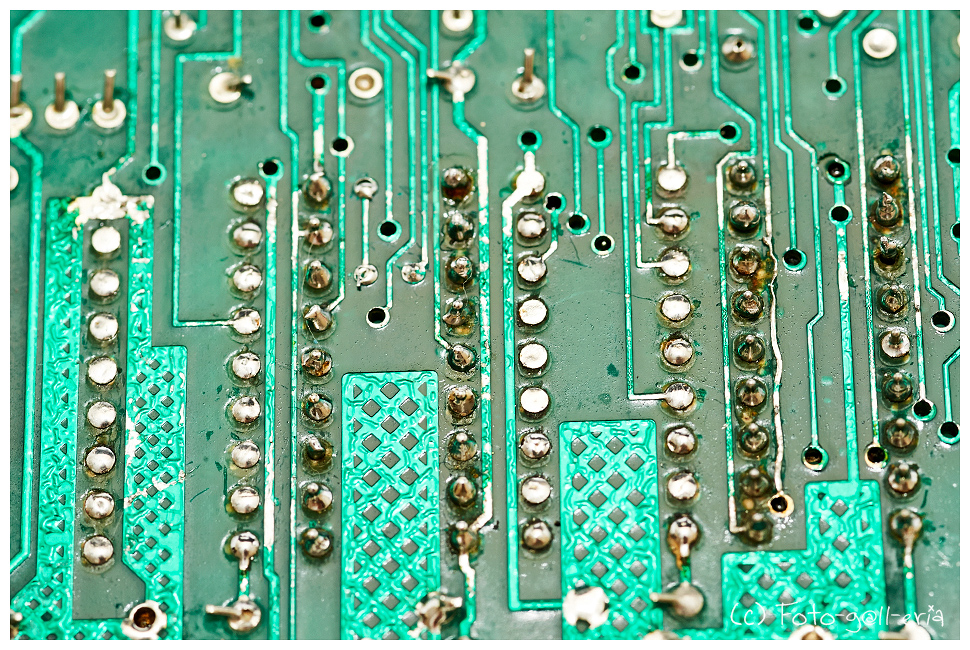

4. Widok od spodu

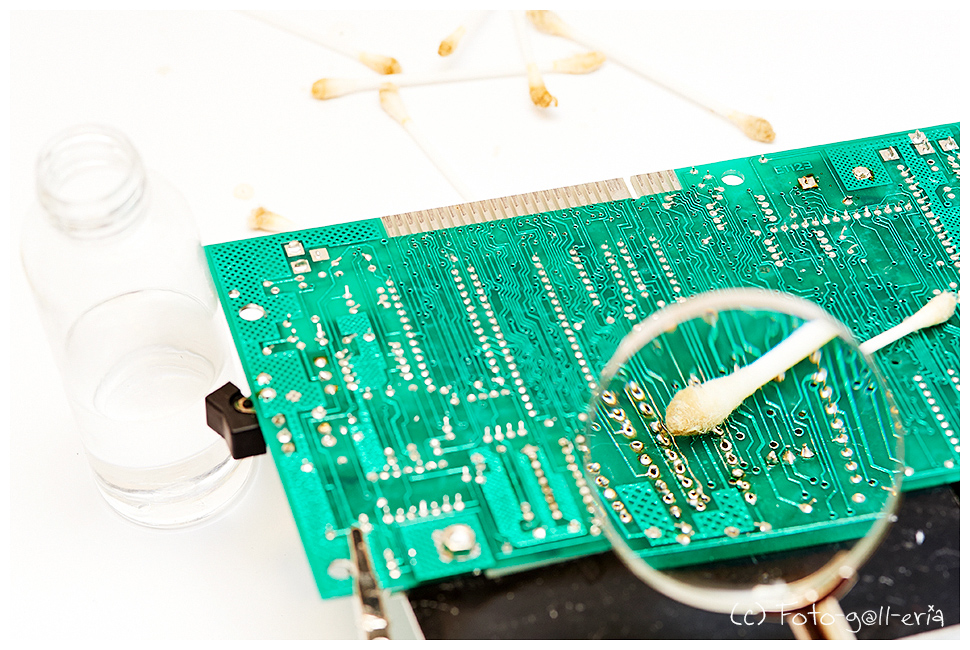

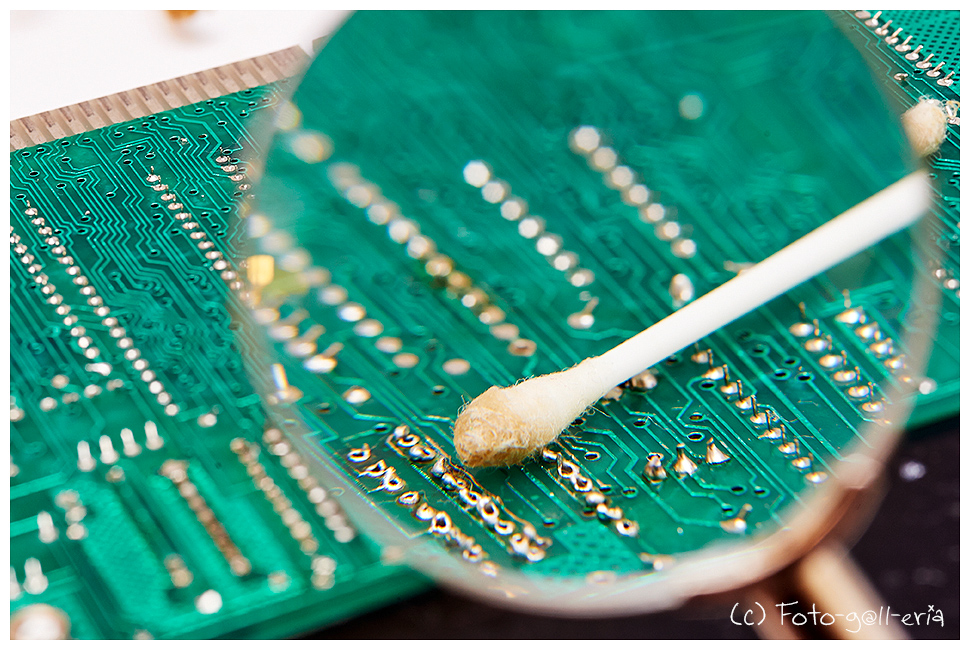

5. Flaszka izopropanulu, bibetki i spędziłem dwa wieczory jak mnich nad manuskryptem

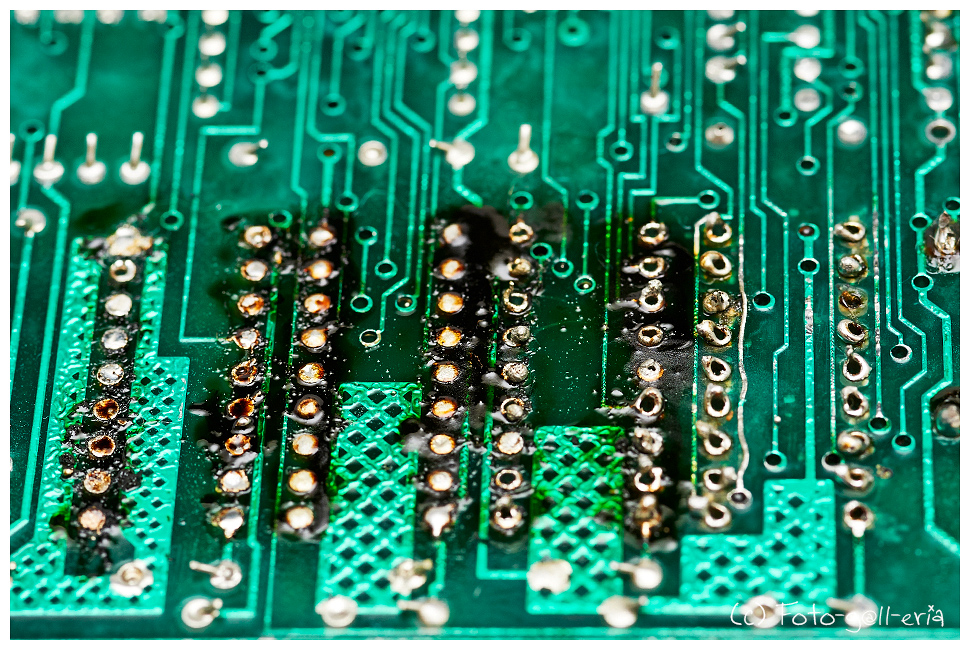

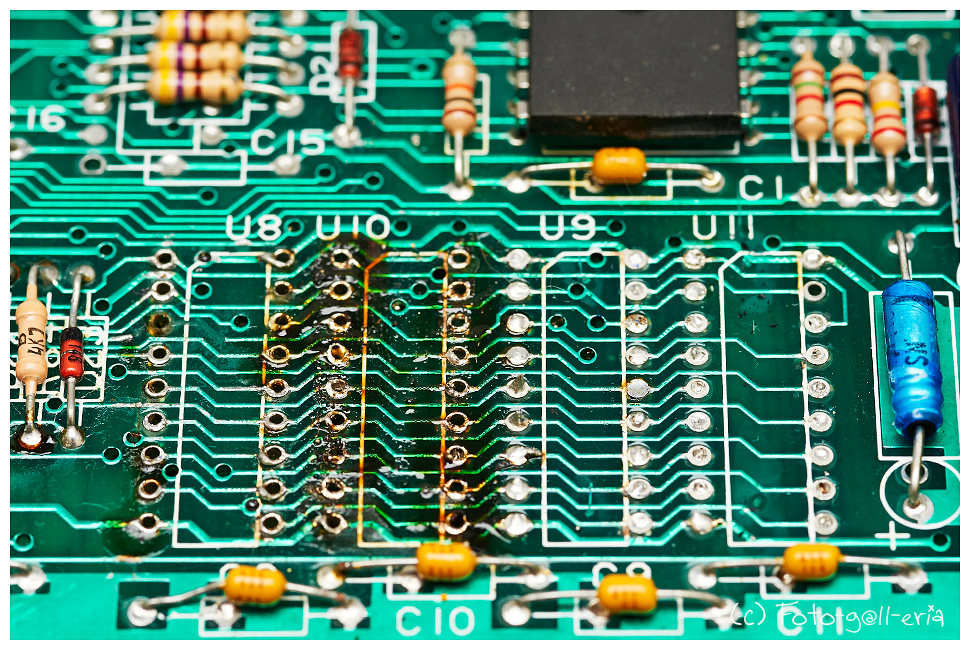

6. Długo trwało zanim wydobyłem "smarki" z przypalonej kalafonii

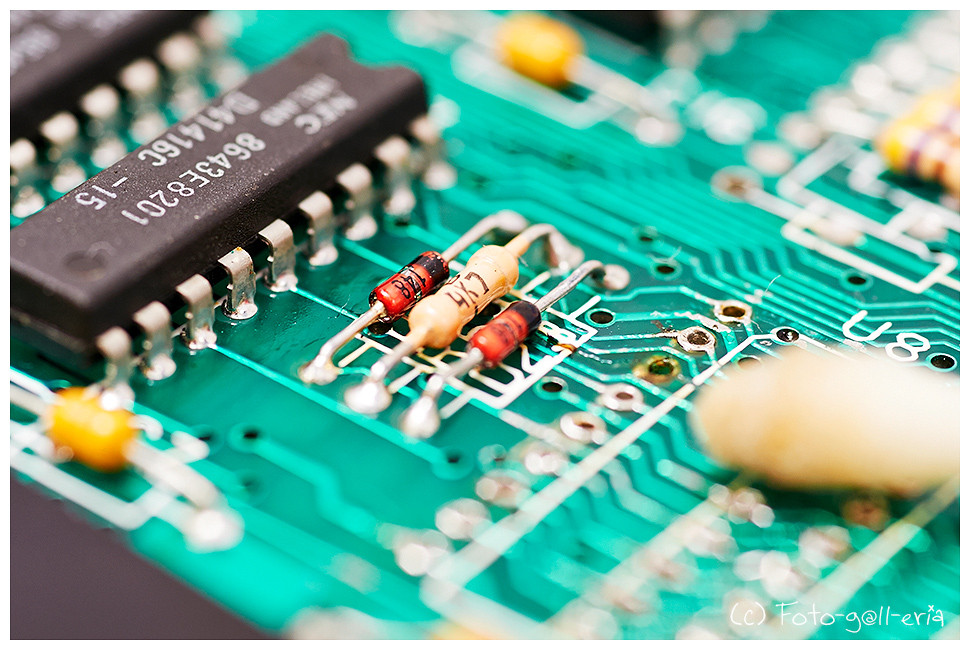

7. Te rezystor i diody też wyleciały

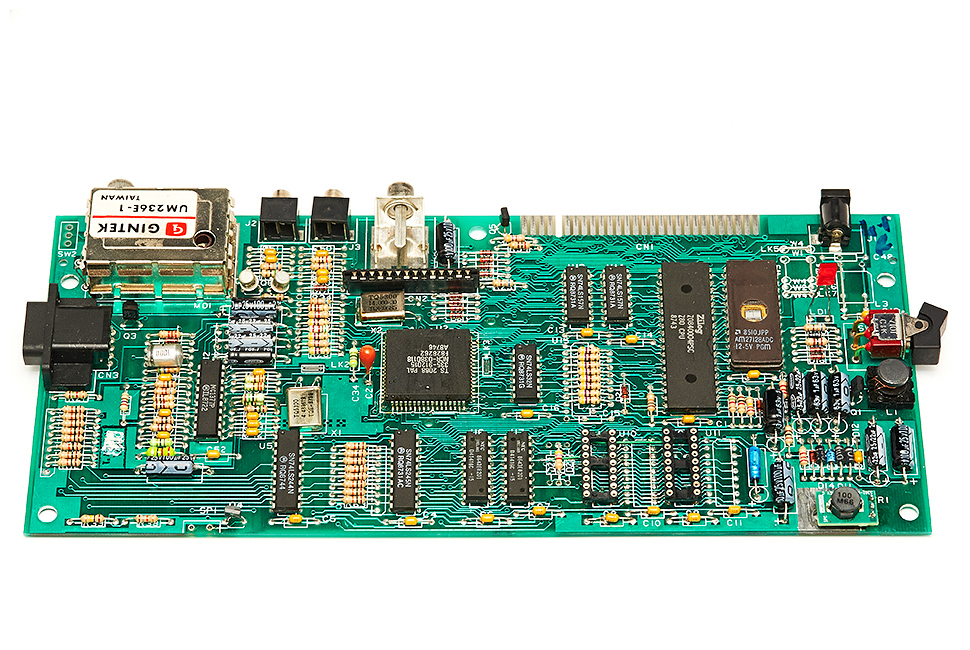

8. Płyta po rekapie oraz po wszystkich naprawach. Przy okazji zamiast stabilizatora wsadziłem przetwornicę DC-DC.

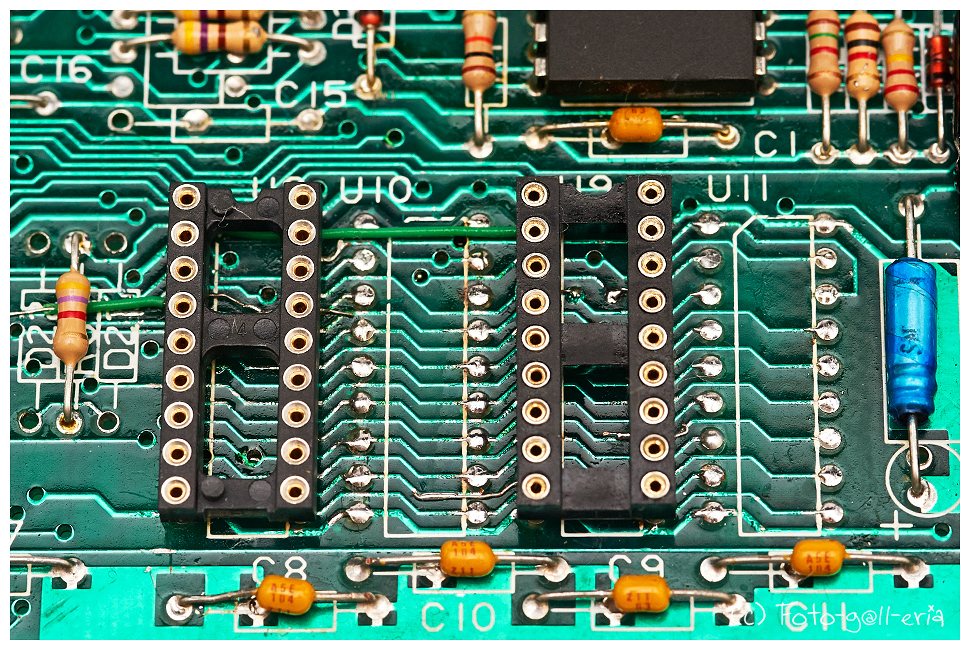

9. Naprawa metodą kynarową zdała egzamin, podstawki na swoich miejscach oraz nowy rezystor wlutowany.

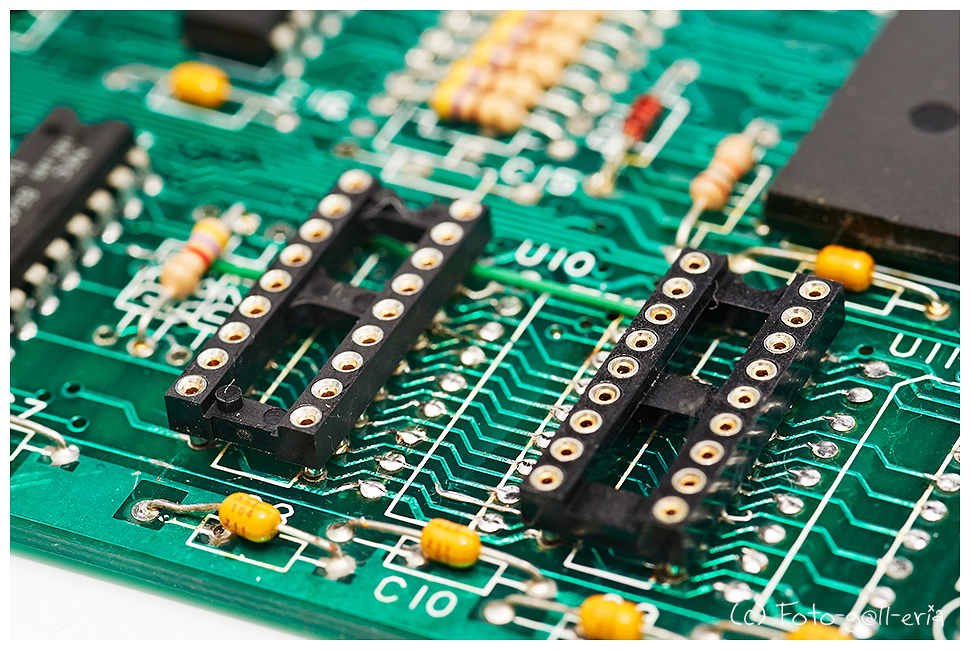

10. Podstawki czekają na kości RAM

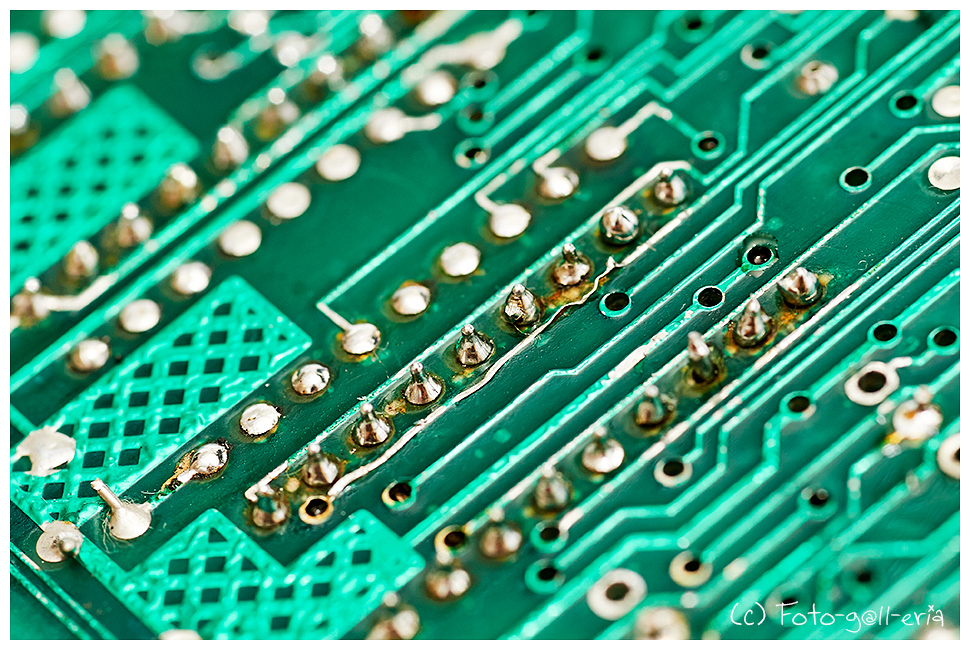

11. Od spodu też nie jest źle. Lepiej nie potrafię


12. Jedna ścieżka jest odklejona, ale PCB jest bardzo osłabione i przegrzane.


Waham się, czy warto wymienić tę odklejoną ścieżkę. Na razie wyszły mi wszystkie diody 1n4148 i testy odłożyłem na inny dzień.
