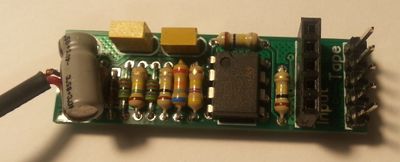

PEAR
Z ZX Spectrum Wiki
Zewnętrzne wejście EAR dla ZX Spectrum +2/+2A/+2B
Pomysł
ZX Spectrum +2 Repair. (No. 7). Part 3. [1]
Linki
- Wątek na forum speccy.pl pEAR - zewnętrzne wejście EAR dla ZX Spectrum +2/+2A/+2B
Dokumentacja
- Schemat
- BOM
Element | nazwa/wartość |
---|---|
C1,C2 | 22nF |
C3 | 22μF |
R8 | 68kΩ |
R1,R2,R3,R4,R6,R7,R9 | 100kΩ |
R5 | 470kΩ |
D1 | 1N4148 |
D2 | BAT85 |
U1 | LM358N |
Input | ZL262-5SG |
Tape | NS25-W5P |

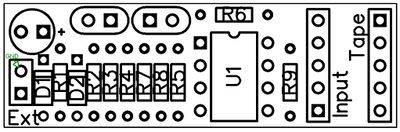

- rozmieszczenie elementów
- pliki Gerber
UWAGA do montażu:

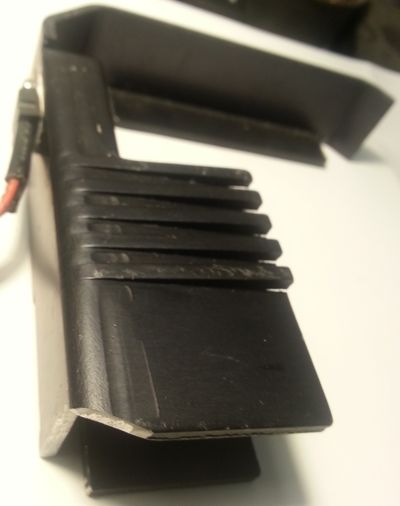

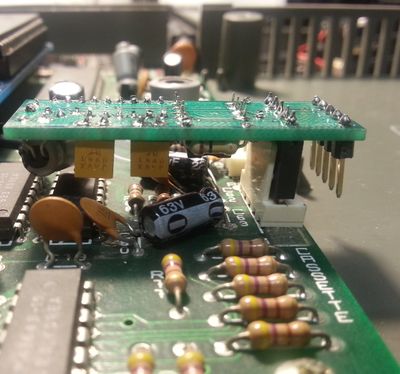

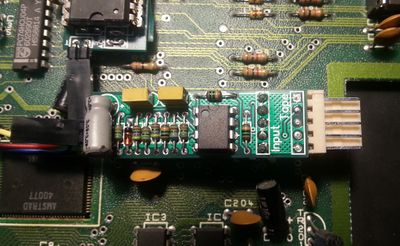

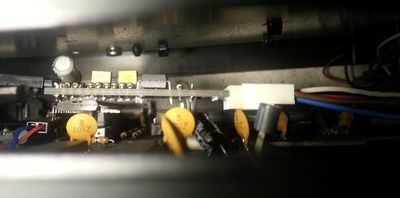

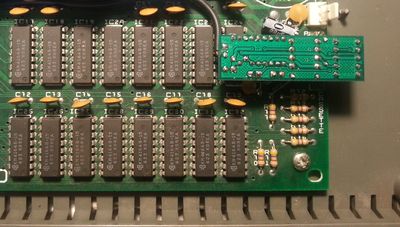

Ponieważ klawiatura posiada od spodu metalową pokrywę, trzeba zadbać o izolację pomiędzy nią, a płytką pEAR. Zwłaszcza w przypadku szarego +2, w którym pola lutownicze są bezpośrednio pod klawiaturą. Wystarczy kawałek izolacji na pokrywie albo na płytce lub kawałek plastikowej koszulki termokurczliwej nasuniętej na płytkę.
