Autor Wątek: Podłączenie dodatkowej stacji 3" - pytanie o schemat kabla.  (Przeczytany 16095 razy)

micza

  • **
  • Wiadomości: 91
  • Miejsce pobytu:
    Gród Przemysła - POZNAŃ
  • ATARI - Moc za bezcen...
Chciałbym na wejściu dodatkowego flopa przyłączyć stację amstrad'owską 3". Jest to pozostała stacja wewnętrzna, ma występować jako |B, tylko nigdzie w sieci nie mogę znaleźć schematu kabla (przejście z gniazda - szerokie do stacji -wejście wąskie); z zasilaniem już sobie poradzę...Bardzo proszę , jeśli ktoś taki schemat posiada ...i opis przełącznika ewentualnie (jeśli potrzebny) ???
"Czucie i wiara silniej mówi do mnie niż mędrca szkiełko i oko..."A.M.

pear

  • Administrator
  • *****
  • Wiadomości: 5100
  • Miejsce pobytu:
    Będzin
  • Z80 only
Odp: Podłączenie dodatkowej stacji 3" - pytanie o schemat kabla.
« Odpowiedź #1 dnia: 2017.03.17, 10:23:23 »
Opis złącza napędu masz tutaj http://www.speccy.pl/forum/index.php?topic=1551.0
ZX/Enterprise/CPC/Robotron/C128D

micza

  • **
  • Wiadomości: 91
  • Miejsce pobytu:
    Gród Przemysła - POZNAŃ
  • ATARI - Moc za bezcen...
Odp: Podłączenie dodatkowej stacji 3" - pytanie o schemat kabla.
« Odpowiedź #2 dnia: 2017.03.17, 11:31:02 »
DZIĘKI SERDECZNE, chyba tego szukałem... :) :) :)
"Czucie i wiara silniej mówi do mnie niż mędrca szkiełko i oko..."A.M.

ZbyniuR

  • *****
  • Wiadomości: 2732
  • Miejsce pobytu:
    Carlisle w UK
  • CPC AGA PSX
Odp: Podłączenie dodatkowej stacji 3" - pytanie o schemat kabla.
« Odpowiedź #3 dnia: 2017.03.18, 01:46:09 »
micza - pod tym linkiem masz 2 obrazki o tym jak podłączyć stację ze złączem 34 pinów do wewnętrznej taśmy która ma 26 pinów. Ale w twojej odwrotnej sytuacji (czyli stacja ma 26 a złącze 34 piny), to taśmę należy potraktować tak samo. Myślę że na pierwszym obrazku widać wyraźnie które piny w tej szerszej wtyczce nie muszą być podłączone. :)
http://www.cpcwiki.eu/forum/amstrad-cpc-hardware/adaptor-cable-for-internal-hxc/
In STARS, TREK is better than WARS.. ;)

micza

  • **
  • Wiadomości: 91
  • Miejsce pobytu:
    Gród Przemysła - POZNAŃ
  • ATARI - Moc za bezcen...
Odp: Podłączenie dodatkowej stacji 3" - pytanie o schemat kabla.
« Odpowiedź #4 dnia: 2017.03.18, 06:42:02 »
@ZbyniuR: i twoja odpowiedź jest dopiero właściwa - bo z tabelki nic nie wynika,próbowałem łaczyć wg tabelki na kilka sposobów, niestety nie sprawdza się a ten podany przez ZbyniaR jest ostatnim , którego nie sprawdzałem, a wczoraj przed snem doszedłem do tego samego. Popatrzcie sobie jak wykonane są przejściówki ze złączami 34 i 26 na taśmie, chodzi mi o te taśmy które spinają złącze dodatkowe flopa i stację...Tabela jest niejasna.Tam są wypisane np tylko piny parzyste tzn., że cała strona nieparzystych ma być niewykorzystana ?!? Poza tym wg tabelki wiązka czerwona (RED) jest pominięta a zaplatanie na złączu zaczyna się od 7 żyłki szarej, też coś tutaj jest nie tak ?!?
Poza tym sprawdziłem to rozwiązanie i stacja nie rusza (po komendzie |B mamy : Drive B missing...)
Kurcze nigdzie nie mogę znaleźć w sieci zdjęcia dodatkowej osobnej stacji dyskietek do 6128, ale wydaje mi się że ma na tylnej ściance złącze 26 PIN - to by wówczas świadczyło , że kabel musi być podobny do wewnętrznego w środku 6128, chyba że ma z tyłu łączówkę 34 PIN to też jest możliwe...
« Ostatnia zmiana: 2017.03.18, 06:48:32 wysłana przez micza »
"Czucie i wiara silniej mówi do mnie niż mędrca szkiełko i oko..."A.M.

pear

  • Administrator
  • *****
  • Wiadomości: 5100
  • Miejsce pobytu:
    Będzin
  • Z80 only
Odp: Podłączenie dodatkowej stacji 3" - pytanie o schemat kabla.
« Odpowiedź #5 dnia: 2017.03.18, 06:45:07 »
Wszystkie nieparzyste piny (poza specyficznymi wyjątkami w DDI1 i Enterprise) podłączone są do masy.
ZX/Enterprise/CPC/Robotron/C128D

micza

  • **
  • Wiadomości: 91
  • Miejsce pobytu:
    Gród Przemysła - POZNAŃ
  • ATARI - Moc za bezcen...
Odp: Podłączenie dodatkowej stacji 3" - pytanie o schemat kabla.
« Odpowiedź #6 dnia: 2017.03.18, 06:52:35 »
@pear: to naprawdę nie działa, testowalem te połączenia, poza tym w tabelce nie ma oznaczenia że  drugie 13 PINów jest podłączonych do masy, co z pozostałymi 13 PINami ? na łączówce 26; z całym szacunkiem dla Twojej pracy nie jest to schemat montażowy wg kórego można przygotować kabel, weź to pod uwagę , szczęście że to nie zasilanie i stacja nie idzie z dymem...
"Czucie i wiara silniej mówi do mnie niż mędrca szkiełko i oko..."A.M.

pear

  • Administrator
  • *****
  • Wiadomości: 5100
  • Miejsce pobytu:
    Będzin
  • Z80 only
Odp: Podłączenie dodatkowej stacji 3" - pytanie o schemat kabla.
« Odpowiedź #7 dnia: 2017.03.18, 06:59:20 »
Piny nieparzyste są po lewej stronie tabelki z opisem GND, czyli masa.
Tak masz rację, że to nie jest opis połączeń kabla. Tabelkę zrobiłem żeby mieć jakiś punkt odniesienia i dopiero na jej podstawie przygotowywać kable dla różnych kombinacji połączeń.
Bardzo chętnie narysowałbym schemat połączeń, ale w tej chwili nie mam na czym.
ZX/Enterprise/CPC/Robotron/C128D

micza

  • **
  • Wiadomości: 91
  • Miejsce pobytu:
    Gród Przemysła - POZNAŃ
  • ATARI - Moc za bezcen...
Odp: Podłączenie dodatkowej stacji 3" - pytanie o schemat kabla.
« Odpowiedź #8 dnia: 2017.03.18, 07:01:26 »
Słuchaj @pear ma jeszcze jedno pytanko; bo widzę że masz FD-1 DD-1 do Amstrada, czy te stacje mają na tylnym panelu łączówkę 26 czy 34 PIN'y ???
"Czucie i wiara silniej mówi do mnie niż mędrca szkiełko i oko..."A.M.

pear

  • Administrator
  • *****
  • Wiadomości: 5100
  • Miejsce pobytu:
    Będzin
  • Z80 only
Odp: Podłączenie dodatkowej stacji 3" - pytanie o schemat kabla.
« Odpowiedź #9 dnia: 2017.03.18, 07:05:24 »
Na 100% w tej chwili nie pamiętam ile dokładnie, ale na pewno więcej niż 26. Możliwe, że 34. Robiłem kiedyś dla zaxona zdjęcia przelotki, która jest wewnątrz napędu FD-1 (jest wątek w dziale AMSTRAD).
W tamtym kablu jest dodatkowo puszczone zasilanie, więc ostrożnie.

EDIT: Tutaj http://www.speccy.pl/forum/index.php?topic=2356.0
ZX/Enterprise/CPC/Robotron/C128D

micza

  • **
  • Wiadomości: 91
  • Miejsce pobytu:
    Gród Przemysła - POZNAŃ
  • ATARI - Moc za bezcen...
Odp: Podłączenie dodatkowej stacji 3" - pytanie o schemat kabla.
« Odpowiedź #10 dnia: 2017.03.18, 07:10:04 »
A czyli zewnętrzna to zupełnie inne rozwiązanie
"Czucie i wiara silniej mówi do mnie niż mędrca szkiełko i oko..."A.M.

pear

  • Administrator
  • *****
  • Wiadomości: 5100
  • Miejsce pobytu:
    Będzin
  • Z80 only
Odp: Podłączenie dodatkowej stacji 3" - pytanie o schemat kabla.
« Odpowiedź #11 dnia: 2017.03.18, 07:11:17 »
Niestety lekko nie jest. Co model to inaczej :)
ZX/Enterprise/CPC/Robotron/C128D

micza

  • **
  • Wiadomości: 91
  • Miejsce pobytu:
    Gród Przemysła - POZNAŃ
  • ATARI - Moc za bezcen...
Odp: Podłączenie dodatkowej stacji 3" - pytanie o schemat kabla.
« Odpowiedź #12 dnia: 2017.03.18, 10:40:08 »

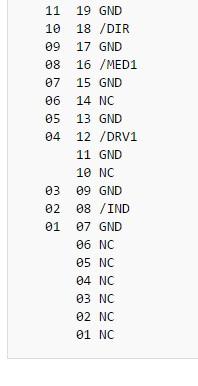

Co prawda to też nie schemat, ale to raczej poprawne rozwiązanie:





Żeby stacja ruszyła prawdopodobnie trzeba wg tego schematu dopasować PIN'y. Niestety póki co nie sprawdzę bo popsułem łączówkę 26 PIN i muszę w poniedziałek zakupić następną, by wypróbować układ.
"Czucie i wiara silniej mówi do mnie niż mędrca szkiełko i oko..."A.M.

ZbyniuR

  • *****
  • Wiadomości: 2732
  • Miejsce pobytu:
    Carlisle w UK
  • CPC AGA PSX
Odp: Podłączenie dodatkowej stacji 3" - pytanie o schemat kabla.
« Odpowiedź #13 dnia: 2017.03.18, 14:09:29 »
Starzy dłubacze wiedzą że co druga żyłka w taśmach do stacji ale też i do drukarek oraz twardzieli to masa. A które są które można skapnąć po wyglądzie wtyczek oraz po tym do czego idą piny w łączonych urządzeniach. W roku `94 gdy robiłem taśmę do podłączenia stacji 5.25" jakoś dałem radę, a mądrzejszy nie byłem ani internetu nie miałem.

Zdaje się że tam jeszcze może się pojawić problemik z identyfikacją napędu, bo stacje 3" są domyślnie ustawione że są A, w przeciwieństwie do 3.5" które są B. Zworek tam do przestawienia nie ma, więc trzeba odwrócić/skręcić tych kilka właściwych żyłek na taśmie i tak je wpiąć we wtyczce. Bez tego 3" na zewnątrz będzie stacją A. Tak mi się wydaje choć głowy za to nie dam. ;)
In STARS, TREK is better than WARS.. ;)

micza

  • **
  • Wiadomości: 91
  • Miejsce pobytu:
    Gród Przemysła - POZNAŃ
  • ATARI - Moc za bezcen...
Odp: Podłączenie dodatkowej stacji 3" - pytanie o schemat kabla.
« Odpowiedź #14 dnia: 2017.03.18, 14:38:38 »
Żebym jeszcze wiedział , które trzeba skręcić, zamienić, gdy podłączałem HXC na dodatkowym złączu flopa wskazywał jako |B bez problemu, ale możesz mieć rację.
Tylko  że podłaczenie HXC tak jak 3,5" stacji to zupełnie inne podlączenie pinów na szerszych 34 PINowych wtyczkach.
"Czucie i wiara silniej mówi do mnie niż mędrca szkiełko i oko..."A.M.
